CNC バスバー曲げ機械のサプライヤーとして、これらの機械の精度を確保することは最も重要です。 CNC バスバー曲げ機の精度は、電気システムの重要なコンポーネントであるバスバーの品質に直接影響します。このブログでは、CNC バスバー曲げ機の精度を確認する効果的な方法をいくつか紹介します。
1. 最初の目視検査
複雑なテストを実行する前に、徹底的な目視検査が最初のステップです。機械全体の状態を確認します。フレームの亀裂、部品の緩み、部品の磨耗など、物理的損傷の兆候がないかどうかを確認します。パンチやダイなどの曲げツールを検査します。過度の摩耗、欠け、変形があってはなりません。これらのツールが損傷すると、バスバーが不正確に曲がる可能性があります。
たとえば、パンチの端に小さな欠けがあると、バスバーの表面に不均一な曲がりや切り込みが発生する可能性があります。ダイが緩んでいると、曲げ角度が不均一になる可能性もあります。ボルトやネジが緩んでいると動作中に振動が発生し、機械の精度に影響を与える可能性があるため、すべての留め具が適切に締められていることを確認してください。
2. 軸移動精度の確認
CNC バスバー曲げ機には複数の軸があり、正確な曲げにはその動きの精度が不可欠です。最新の機械のほとんどには、スムーズで正確な軸の動きを保証するためにリニア ガイドとボールネジが装備されています。
X 軸 (通常は水平方向の動き) の精度をチェックするには、レーザー干渉計などの精密測定装置を使用できます。実際の軸の変位を高精度に測定できる装置です。測定値をプログラムされた値と比較します。大きな偏差がある場合は、ボールネジの磨耗やサーボモーターの故障など、軸駆動システムに問題があることを示しています。
Y 軸 (垂直方向の動き) と回転軸 (該当する場合) も同様の方法でチェックする必要があります。回転軸にはロータリーエンコーダを使用することで正確な角度変位を測定できます。回転がスムーズでない場合、または角度位置に誤差がある場合は、ギアボックス、ベアリング、またはエンコーダー自体に問題がある可能性があります。
3. 曲げ角度精度
曲げ角度は、バスバーの曲げにおいて最も重要なパラメータの 1 つです。曲げ角度の精度を確認するには、高精度角度計やデジタル分度器を使用します。
まず、テスト バスバーを特定の角度 (たとえば 90 度) に曲げるように機械をプログラムします。曲げ加工後、曲げたバスバーの実際の角度を測定します。バスバーに沿った異なる位置で、異なる試験片を使用して、このプロセスを数回繰り返します。プログラムされた角度からの平均偏差を計算します。
偏差が機械の製造元が指定した許容公差範囲内にある場合、曲げ角度の精度は満足できるものとみなされます。ただし、偏差が大きい場合は、曲げツールのアライメント、油圧システムの圧力 (油圧駆動の曲げ機械の場合)、または曲げ角度に関連する CNC 制御パラメータを調整する必要がある場合があります。
4. 曲げバスバーの真直度と平坦度
曲げられたバスバーの真直度と平坦度も、機械の精度の重要な指標です。直定規を使用して、曲げ後のバスバーの真直度を確認できます。バスバーの長さに沿って直定規を置き、直定規とバスバーの表面の間に隙間があるかどうかを確認します。
平面度を出すために定盤を使用することも可能です。曲げたバスバーを定盤上に置き、隙間ゲージを使用して各点の隙間を測定します。真直度および平坦度の要件からの過度の逸脱は、不適切な工具、不適切なクランプ力、または曲げ加工パラメータの問題によって引き起こされる可能性があります。
5. 再現性テスト
再現性は、高品質 CNC バスバー曲げ機の重要な特性です。これは、複数の曲げ操作にわたって一貫した結果を生み出す機械の能力を指します。
再現性テストを実施するには、一連のテスト バスバーに対して一連の同一の曲げ操作を実行するように機械をプログラムします。各試験片の曲げ角度、曲げ部分の長さ、真直度などの重要なパラメータを測定します。これらの測定値の標準偏差を計算します。標準偏差が低いことは、再現性が良好であることを示します。
再現性が低い場合は、テスト バスバーの一貫性のない材料特性、機械コンポーネントの磨耗、または CNC 制御システムの安定性の問題などの問題が原因である可能性があります。
6. ソフトウェアと制御システムのチェック
CNC 制御システムはバスバー曲げ機の頭脳です。プログラムされた命令を実際の機械の動きに変換する役割を果たします。
制御システムのソフトウェアバージョンを確認してください。それが最新バージョンであり、マシンのハードウェアと互換性があることを確認してください。古いソフトウェアには、マシンの精度に影響を与える可能性のあるバグや制限がある可能性があります。
コントロール パネルにエラー メッセージや異常なインジケーターがないか調べてください。制御システムの入力信号と出力信号をチェックして、制御システムと機械のアクチュエータ (サーボ モーターや油圧バルブなど) 間の通信が正常であることを確認します。制御システムに何らかの異常があると、不正確な曲げ動作が発生する可能性があります。
7. 標準サンプルとの比較
CNC バスバー曲げ機の精度をチェックするもう 1 つの効果的な方法は、曲げたバスバーを標準サンプルと比較することです。標準サンプルは、寸法と曲げ角度が既知で正確に測定されたバスバーです。
曲げたバスバーを標準サンプルの隣に置き、違いを目視検査します。測定ツールを使用して偏差を定量化します。この方法により、特に複雑な曲げ形状を扱う場合に、機械の精度を迅速かつ直感的に評価できます。
結論
CNC バスバー曲げ機の精度のチェックは、目視検査から高精度測定まで、複数の側面を含む包括的なプロセスです。これらのチェックを定期的に実行することで、機械が最高のパフォーマンスで動作し、高品質のバスバーを生産していることを確認できます。

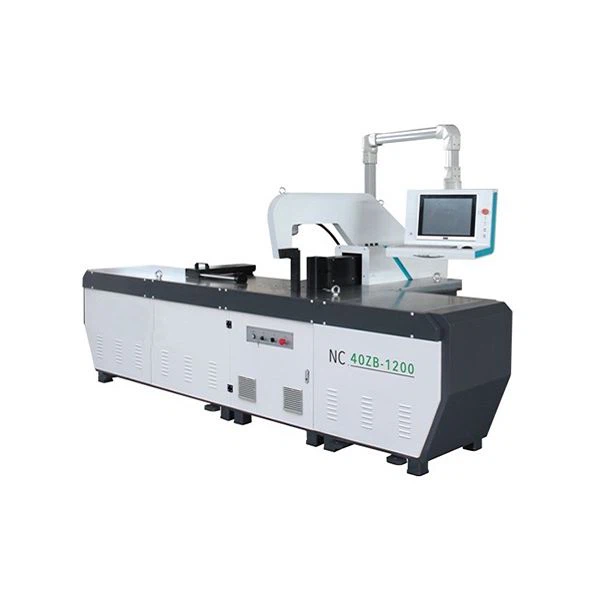

信頼性の高い CNC バスバー曲げ機をお探しの場合は、次のような幅広い製品をご用意しています。CNCバスバーバーサーボベンディングマシンそして自動銅棒曲げパンチングマシン。当社の機械は高精度コンポーネントと高度な制御システムを使用して設計されており、優れた精度と再現性を保証します。
ご質問がある場合、または当社の製品の購入に興味がある場合は、さらなる話し合いや交渉のためにお気軽にお問い合わせください。当社は、お客様のバスバー加工ニーズに最適なソリューションを提供することに尽力しています。
